第一珠宝精品导购互动平台 投稿
翡翠的有机充填——B处理翡翠图解
传统的翡翠制造工艺中对已切磨成型的翡翠制品过酸炖蜡，其目的是改善其表面特征，并未破坏其内部结构。而翡翠漂白充填处理主要是去除翡翠中影响颜色和透明度的杂质，充填和掩盖翡翠中的裂隙降低翡翠的脆性以达到增加翡翠的美感，提高售价而获得高额利润的目的。市场常称之为B货翡翠。如充填时添加着色剂，则称之为B+C翡翠。所以漂白充填处理的对象一般是中低档的首饰和坯料。
一．翡翠原料的选择和前期处理

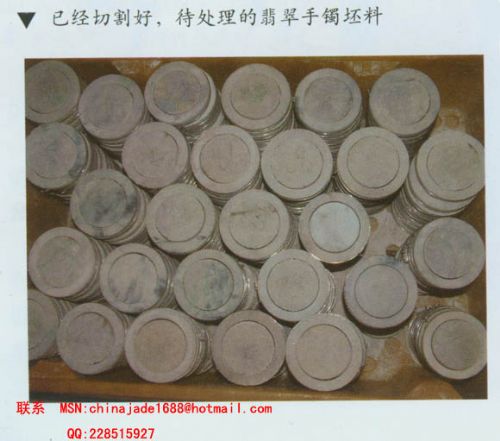

进行B处理的翡翠一般选择中低档、中粗粒结构 和裂隙多的翡翠。如豆种、花青、白底青等原料，而纤维状细粒结构和裂隙很少的翡翠一般不做此处理。对于进行处理的手镯原料，需用耐酸耐碱的不锈钢丝捆扎固定，其目的是防止镯料在处理过程中相互碰撞，特别是处理后镯料结构松化，易造成破碎。
二.酸处理

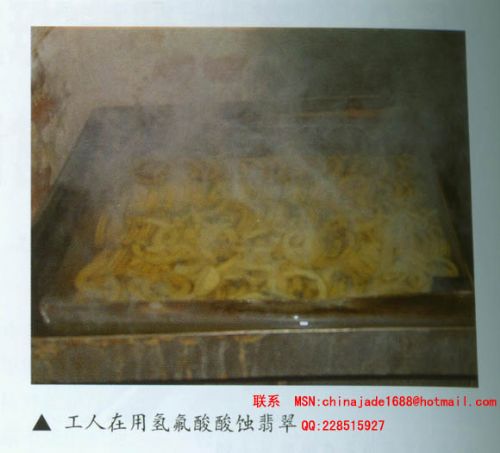

将待处理翡翠原料放入浓硝酸和氢氟酸混合液中加热。温度范围为90摄氏度—100摄氏度之间，如果温度大于100度，酸液沸腾，极易挥发，短时间内酸液即失去作用。而在90度左右温度下既可以加快反应速度发挥酸液与翡翠中亚铁离子和铁离子的作用去除黄色和脏底，又可以减少挥发延长酸液的使用期限。反应一段时间以后从酸液中取出翡翠原料放入清水中，提高温度，沸腾后取出，重新换上清水，再加热至沸腾。如此重复3—4次，目的是清洗掉渗入翡翠中的酸液，由于翡翠晶粒之间或裂隙中的着色物质被酸溶解带走，从而使翡翠底色发白。发干，不透明，这时翡翠结构已受到一定程度的破坏。
三.碱处理
酸处理后经过清水洗涤的翡翠原料放入烧碱溶液中加热至90度左右，既中和了酸液，同时由于强碱作用，加速裂隙的扩大从而进一步松化了翡翠结构，上述酸处理和碱处理的过程重复进行多次，可根据原料颗粒度的大小或结构的致密程度进行调整，一般为数十天不等。由于翡翠的矿构组成不尽相同，酸处理时，翡翠样品酸蚀速度和处理效率有很大的不同。有些翡翠甚至在酸处理后也不适合充填。一般来说杂质越多酸蚀速度越快。所需处理时间越短。同时，翡翠结构的松化和被破坏程度与原来翡翠的结构致密程度有关也与强酸强碱的浓度和处理时间的长短有关。如果原来晶粒较细而致密的翡翠原料浸泡的时间越短。其结构受到破坏程度就越轻；如果原来的结构较粗而松散，加上处理的时间又较长，其结构受到的破坏就较强。处理过程中由于酸碱溶液在反应温度下易挥发，换液次数多，酸碱溶掖浓度高，成本就提高了。但处理时间可相应缩短；反之换液次数少成本相应降低。酸碱溶液因挥发而浓度降低导致处理时间延长。因此为了达到净化松化翡翠原料的目的，必须根据待处理原料选择经济合理的酸碱浓度、换液次数、处理温度及处理时间。

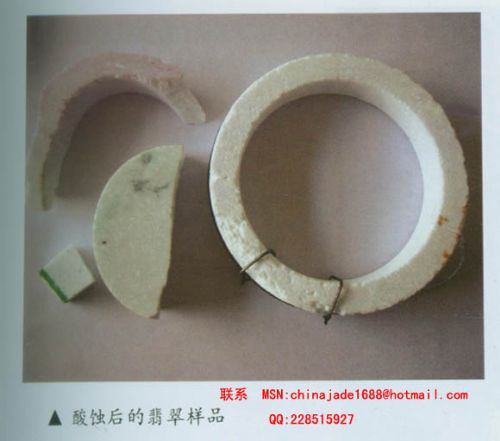

经过反复酸碱处理后的翡翠结构非常疏松，轻触即有颗粒脱落，因此钢丝固扎有效地减少了镯料的破碎率。
| 四.注胶充填处理 酸碱处理翡翠的过程呈沿着颗粒间隙进行的因而导致其结构疏松，充填树脂不仅为了胶结已成为松散状的结构提高其强度也为了这到增加透明度的目的。酸碱处理后的翡翠经中和清洗后放入烘箱中烘干再移入高压釜中，密封后抽真空，然后将环氧树脂和固化剂二乙醇胺以一定比例混合，加热降低其粘度然后加入高压釜中。此时继续保持抽真空状态一段时间，然后关闭真空泵，恢复常压再在高压釜内加入一定压力。其目纳是为了使树脂能完全进入翡翠松化的结构中，取出翡翠原料。加热至其表面固化即完成B处理过程。处理后的材料可进行抛磨成型、雕刻等后期工序。注色充填、抛光后的最终样品，左为染色注胶充填后的样品。右为只经过注胶充填的样品。 |

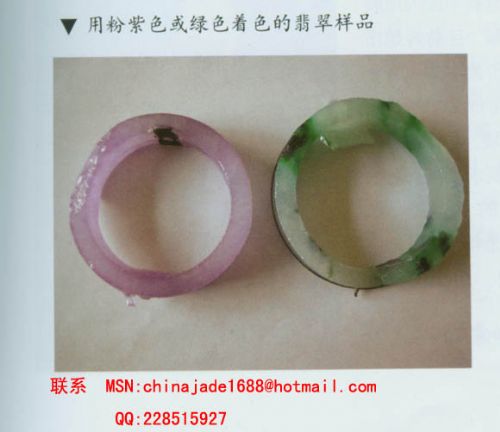

五.着色处理
注胶充填处理前，可根据客户需要进行染色处理，在原料表面点染颜料。颜料分为油溶和水溶两种，分别称为油性染料和水性染料；可点染也可浸染；可染同种颜色，也可以同时染多种颜色。染色后再进行注胶充填处理，更显得自然柔和。
